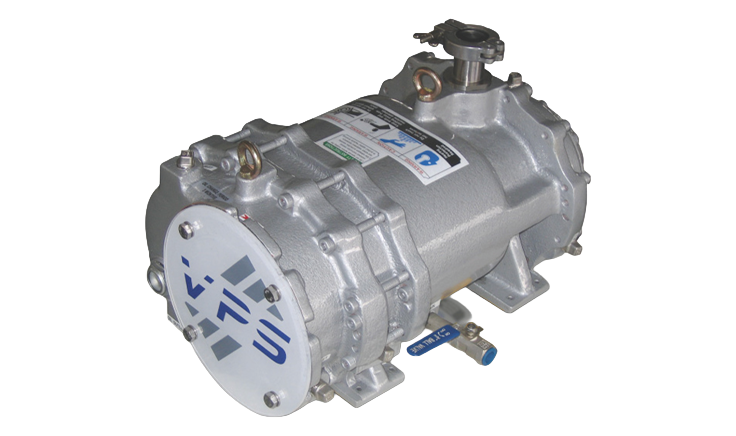

VPS-L Series
L-Series
VPS는 설립 이 후 진공 사업 개발에 최선을 다 해 왔습니다. 도전과 개척 정신으로 폐수나 폐유 처리가 필요 없는 친환경 건식 스크류 진공 펌프를 개발 하였습니다.
Specification
| Specification | VPS-L400 | VPS-L600 | VPS-L800 | VPS-L1000 | |
|---|---|---|---|---|---|
| Nominal Displacment(50/60Hz) |
M3/Hr | 24 / 29 | 36 / 43 | 48 / 57 | 60 / 72 |
| CFM | 14 / 17 | 21.2 / 25.3 | 28.2 / 33.9 | 35.3 / 39.5 | |
| ℓ/min | 400 / 480 | 600 / 720 | 800 / 960 | 1000 / 1200 | |
| Ultimate Pressure (50/60Hz) |
mbar | 0.7 / 0.067 | 0.4 / 0.07 | 0.13 / 0.03 | 0.1 / 0.03 |
| Torr | 0.5 / 0.05 | 0.3 / 0.05 | 0.1 / 0.02 | 0.07 / 0.02 | |
| Pa | 66 / 6.7 | 40 / 6.7 | 13.3 / 2.7 | 9.3 / 2.7 | |
| Power (50/60Hz) |
Kw | 2.2 | 2.2 | 3.7 | 3.7 |
| Hp | 3 | 3 | 5 | 5 | |
| Rotation (RPM) (50/60Hz) |
2900 / 3450 | ||||
| Port Size (A) | Suction | NW25 | NW25 | NW25 | NW40 |
| Discharge | NW25 | NW25 | NW25 | NW25 | |
| Gear Oil (L) | 0.4 | 0.4 | 0.4 | 0.4 | |
| Cooling Water | ℓ/min | 2 | 2 | 3 | 3 |
| gal/min | 0.53 | 0.53 | 0.8 | 0.8 | |
| Weight (Pump only) | 85Kg | 100Kg | 120Kg | 150Kg | |
스크류 타입 건식 진공 펌프의 특징
- 소형 스크류 타입 건식 진공 펌프
- 토출 온도를 크게 낮추고 T4 요구 사항에 근접
- 대부분 C-플랜지 설계로 설치가 간소화 되어 소음이 줄어들고 축 정렬 불필요
- 오일이나 물을 흡입용 매체로 사용하지 않아 운영 비용 저렴
- 오일 역류 없음
- 스크류 타입 로터는 체적 효율이 높음
- 펌프 내부 가스 경로가 짧아 빠른 가스 배출
- 단순 설계로 유지 보수가 용이

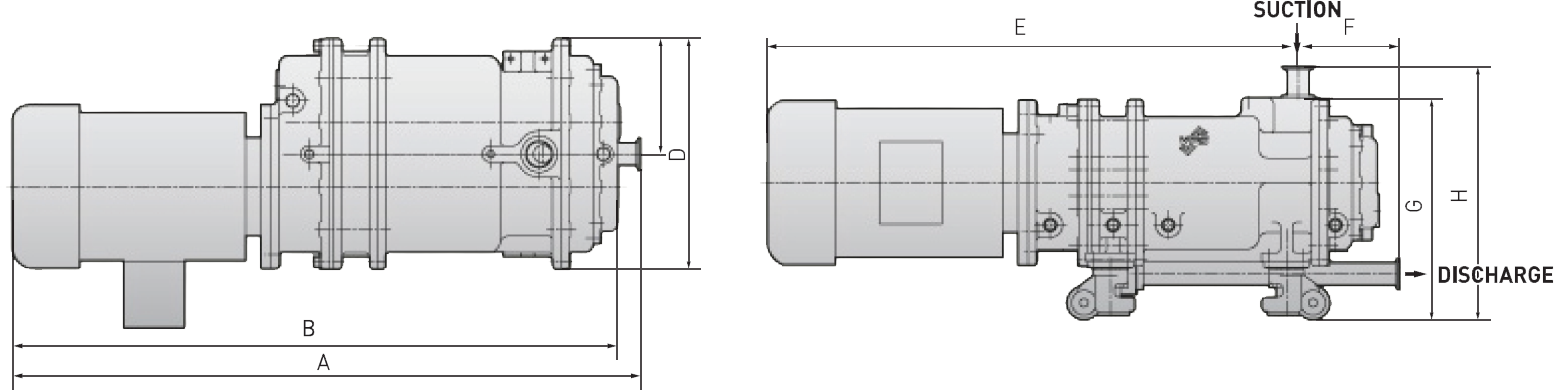

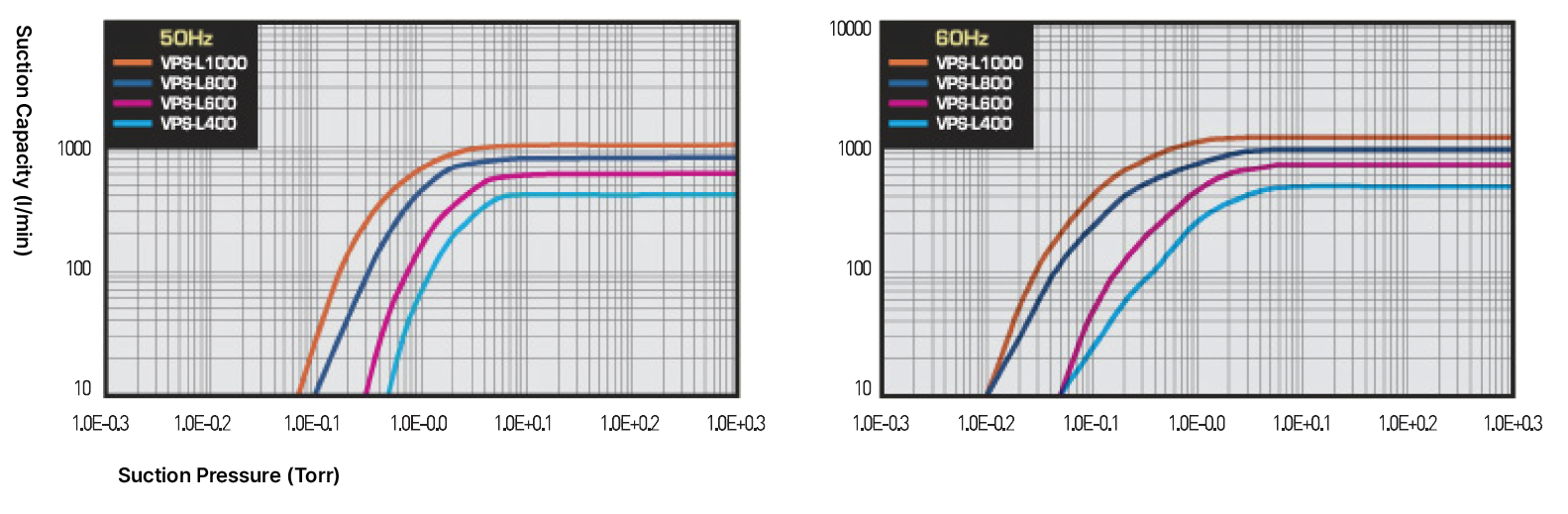

Performance Curve / Dimension
Specification
| Model No. | A | B | C | D | E | F | G | H | Remark |
|---|---|---|---|---|---|---|---|---|---|
| VPS-L400 | 850 | 802 | 176 | 352 | 675 | 175 | 375 | 415 | |
| VPS-L600 | 863 | 815 | 176 | 352 | 688 | 175 | 375 | 415 | |
| VPS-L800 | 930 | 882 | 196 | 392 | 755 | 175 | 395 | 435 | |
| VPS-L1000 | 950 | 900 | 196 | 392 | 775 | 175 | 395 | 435 |
