Booster Pump System

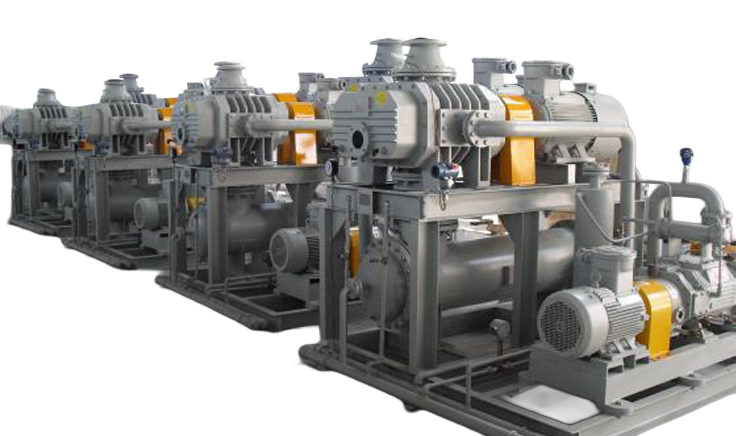

2-Stage Mech
Booster Pump System
후단펌프는 비교적 소 용량의 Dry screw Type Vacuum Pump와 흡입측에 대용량의 Roots Type Mechanical Booster를 직렬로 조합한 형식 소형 Dry Pump(2.5~13m3/min)단독으로 처리 불가능한 경우나 운전 진공도를 건식Dry Pump보다 좋은 진공도를 얻고자 할 때 Mechanical Booster를 Dry Pump 흡입측에 직결로 연결해서 흡입압력(30~5X10-3Torr 까지의 영역에서 단독운전 비용보다 저렴한 운전비용으로 공정의 안정화를 기할 수 있고 배기능력도 600~20,000m3/hr 까지 적용범위가 다양하며 운전진공도를 일정하게 유지할 수 있다. 또한 Oil 및 Water Free Type 이므로 폐유 및 폐수 발생이 전혀 없다.
Characteristic
- 다량의 응축성 증기 및 다량의 수분처리에 적합
- 대용량에 적합하다.(3,500~20,000m3/hr)
- 접액부에 물과 기름을 전혀 사용하지 않은 건식 운전방식
- Casing 및 Screw(Rotor)의 접촉부분이 없이 Pump 수명이 길다.
- 하절기 수온의 영향을 전혀 받음.
- 폐수, 폐유 발생이 근본적 해결 가능, 폐수처리비용이 전혀 필요 없는 친환경적인 펌프
- 공정의 전 자동관리가능
- 처리용량에 비해 동력비, 운전비, 설치비용이 적다.
- Steam Booster System에 비해 설치공간이 적어 여유 공간을 활용할 수 있다.
- 구조가 단순하여 정비 유지보수가 쉽다.
- 작고 콤펙트한 설계로 설치면적이 적다.
- 펌프내부의 가스 통로가 짧아 가스의 신속한 배출
Standard
| Equipment | Mech. Booster + Dry Screw Pump |
|---|---|
| Stag | 2-Stage |
| Type | Oill & Water Free |
| System | lnner Piping (Expansion) |
| Base Plate | One Skid Mounted |
Option
| PIC | Vacuum lndicator Controller |
|---|---|
| Panel | Local & PLC, MCC |
| Moter | eG3, d2G4 |
| Utility | Air, C.W ln/Out lnner Piping |
Specification
| Specification/Model | Unit | 3MD4000 | 3MD6000 | 3MD8000 | 3MD10000 | 3MD15000 | |
|---|---|---|---|---|---|---|---|
| Pumping Speed | 1st M3/hr | 600 | 1,200 | 1,500 | 2,000 | 3,000 | |
| 2st M3/hr | 150 | 300 | 300 | 400 | 800 | ||
| Rotation Speed 50/60Hz | RPM | 2900/3500 | |||||
| Ultimate Pre. | mbar | 0.005 | 0.001 | 0.001 | 0.0001 | ||
| torr | 0.00375 | 0.00075 | 0.00075 | 0.00075 | |||
| Motor rating. 1st/2nd | kw | 3.7/7.5 | 3.7/11 | 3.7/11 | 7.5/22 | ||
| Noise | dB | 75 | 85 | 85 | 85 | ||
| Gear oil. 1st/2nd | L | 1.7/1.3 | 2.7/1.6 | 4.1/1.6 | 4.1/2 | ||
| Port Size | Suction | A | 80 | 100 | 100 | 6B | 8B |
| Discharge | A | 40 | 40 | 40 | 150 | 200 | |
| Weight | Kg | 115/230 | 208/350 | 208/350 | 245/420 | 280/630 | |
Material specification
| Mechanical Booster | ||
|---|---|---|
| Rotor | Ductile lron | |
| Casing | Ductile lron | |
| Shaft | steel | |
| Timing Gear | Heat Treated Alloy Steel | |
| Helical Precision Grounded | ||
| O-Ring | Viton | |
| (Option : Kalrez, Teflon) | ||
| Seal Configuration | Drive | Oil Seal or Lip Seal |
| Non Drive | Lip Seal | |
| Dry Screw Vacuum Pump | ||
|---|---|---|
| Screw | Ductile lron | |
| Casing | Cast lron | |
| Shaft | Ductile lron | |
| Timing Gear | Heat Treated Alloy Steel | |
| Helical Precision Grounded | ||
| O-Ring | Viton | |
| (Option : Kalrez, Teflon) | ||
| Seal Configuration | Drive | Bellows Mech Seal or Lip Seal |
| Non Drive | Lip Seal | |

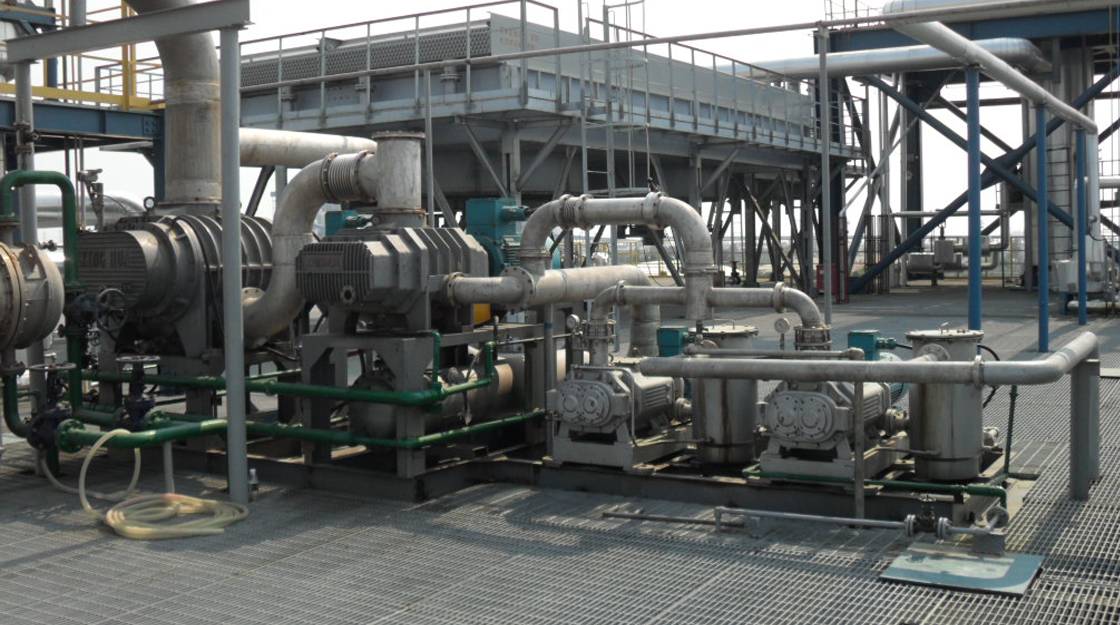

3-Stage Mech.
Booster Pump System
3-Stage Mech. Booster Pump System은 주로 대용량 System에 적용하며, 2Stage System보다 용량이 클 경우에는 3단으로 구성하면 동력비가 적게 들고, 고진공을 도달시킬수 있다. 후단펌프는 비교적 소용량의 Dry Screw Type Vacuum Pump와 흡입측에 대용량의 Roots Type Mechanical Booster를 2단 직렬로 조합한 형식 형 Dry Pump(2.5~13m3/min)단독으로 처리 불가능한 경우나 운전 진공도를 건식 Dry Pump 보다 좋은 진공도를 얻고자 할 때 Mechanical Booster를 Dry Pump 흡입측에 직결로 연결해서 흡입압력(30~5X10-3Torr) 까지의 영역에서 단독운전 비용보다 저렴한 운전비용으로 공정의 안정화를 기할 수 있고 배기능력도 3,500 ~ 15,000m3/Hr 까지 적용범위가 다양하며 운전진공도를 일정하게 유지할 수 있다. 또한 Oil 및 Water Free Type 이므로 폐유 및 폐수 발생이 전혀 없다.
Characteristic
- 다량의 응축성 증기 및 다량의 수분처리에 적합
- 대용량에 적합하다.(3,500~15,000M3/Hr)
- 접액부에 물과 기름을 전혀 사용하지 않은 건식 운전방식
- Casing 및 Screw(Rotor)의 접촉부분이 없이 Pump 수명이 길다.
- 하절기 수온의 영향을 전혀 받음.
- 폐수, 폐유 발생이 근본적 해결 가능, 폐수처리비용이 전혀 필요 없는 친환경적인 펌프
- 공정의 전 자동관리가능
- 처리용량에 비해 동력비, 운전비, 설치비용이 적다.
- Steam Booster System에 비해 설치공간이 적어 여유 공간을 활용할 수 있다.
- 구조가 단순하여 정비 유지보수가 쉽다.
- 작고 콤펙트한 설계로 설치면적이 적다.
- 펌프내부의 가스 통로가 짧아 가스의 신속한 배출
Standard
| Equipment | #Mech. Booster Pump +# M/Booster + Dry Screw Pump |
|---|---|
| Stag | 3-Stage |
| Type | Oil & Water Free |
| System | lnner Piping (Expansion) |
| Base Plate | One Skid Mounted |
Option
| PIC | Vacuum lndicator Controller |
|---|---|
| Panel | Local & PLC, MCC |
| Moter | eG3, d2G4 |
| Utility | Air, C.W ln/Out lnner Piping |
Specification
| Specification/Model | Unit | 3MD4000 | 3MD6000 | 3MD8000 | 3MD10000 | 3MD15000 | |
|---|---|---|---|---|---|---|---|
| Pumping Speed | 1st M3/hr | 4,000 | 6,000 | 8,000 | 10,000 | 15,000 | |
| 2st M3/hr | 1,200 | 2,000 | 2,500 | 3,000 | 4,000 | ||
| Back M3/hr | 300 | 400 | 800 | 800 | 800 | ||
| Rotation Speed 50/60Hz | RPM | 2900/3500 | |||||
| Ultimate Pre. | mbar | 0.005 | 0.001 | 0.001 | 0.0001 | ||
| torr | 0.00375 | 0.00075 | 0.00075 | 0.00075 | |||
| Motor rating. 1st/2nd | kw | 7.3/3.7/11 | 11/7.5//15 | 22/7.5/22 | 30/11/22 | ||
| Noise | dB | 85 | 85 | 85 | 85 | ||
| Gear oil. 1st/2nd | L | 1.7/1.0 | 2.7/1.6 | 4.1/3 | 4.1/4 | ||
| Port Size | Suction | A | 200 | 250 | 250 | 300 | 350 |
| Discharge | A | 40 | 50 | 65 | 65 | 65 | |
| Weight | Kg | / | / | / | / | / | |
Material specification
| Mechanical Booster | ||
|---|---|---|
| Rotor | Ductile lron | |
| Casing | Ductile lron | |
| Shaft | steel | |
| Timing Gear | Heat Treated Alloy Steel | |
| Helical Precision Grounded | ||
| O-Ring | Viton | |
| (Option : Kalrez, Teflon) | ||
| Seal Configuration | Drive | Oil Seal or Lip Seal |
| Non Drive | Lip Seal | |
| Dry Screw Vacuum Pump | ||
|---|---|---|
| Screw | Ductile lron | |
| Casing | Cast lron | |
| Shaft | Ductile lron | |
| Timing Gear | Heat Treated Alloy Steel | |
| Helical Precision Grounded | ||
| O-Ring | Viton | |
| (Option : Kalrez, Teflon) | ||
| Seal Configuration | Drive | Bellows Mech Seal or Lip Seal |
| Non Drive | Lip Seal | |
